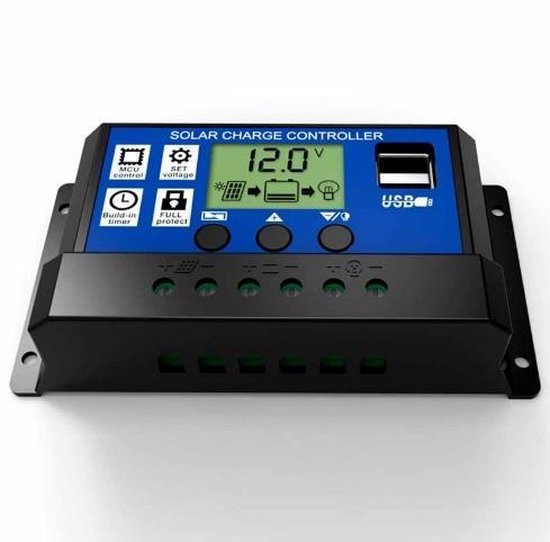

Deze controller is een intelligente, multifunctionele zonnelaad- en ontlaadcontroller. Vaste LCD-display met een zeer gebruiksvriendelijke interface wordt gebruikt in dit product; verschillende besturingsparameters kunnen flexibel worden ingesteld, volledig voldoen aan uw verschillende toepassingsvereisten.

PRODUCTFUNCTIES
1.Inbouw industriële microcontroller.

2. Groot LCD-scherm, alle instelbare parameters.

3. Volledig 4-traps PWM-laadbeheer.

4.Build-in kortsluitingsbeveiliging, open circuitbeveiliging, omgekeerde beveiliging, overbelastingsbeveiliging. < / span>

5.Dual mosfet Omgekeerde stroombeveiliging, lage warmteproductie.
SYSTEEMVERBINDING

1. Verbind de batterij met de laadregelaar - plus en min.
2.Sluit de fotovoltaïsche module aan op de regelaar - plus en min.
3. Sluit de verbruiker aan op de laadregelaar - plus en min.
De omgekeerde volgorde is van toepassing bij het de-installeren!
Een onjuiste volgorde van opeenvolgingen kan de controller beschadigen!
Specificaties:
MODELCY1210
Batterijspanning12V 24V Auto
Huidige laadstroom10A
Ontlaadstroom10A
Max. zonne-invoer50V (voor 24V-batterij) 25V (voor 12V-batterij)

egalisatie14,4 V (verzegeld) 14,2 V (gel) 14,6 V (overstroming) - X2, tijdens gebruik van 24V-systeem.
Float lading13.7V (standaard, instelbaar) - X2, tijdens gebruik van 24V-systeem.
Ontlaadstop10.7V (standaard, instelbaar) - X2, tijdens gebruik van 24V-systeem.
Ontlading opnieuw verbinden12.6V (standaard, instelbaar) - X2, tijdens gebruik van 24V-systeem.

VEILIGHEIDS handleiding:
Bij het ontwerpen van de producten is volledig rekening gehouden met de veiligheid van personen en goederen.
De verkeerde aansluiting kan echter het uitvallen van het systeem of zelfs een veiligheidsongeval veroorzaken. Voor uw veiligheid en voordelen moeten de volgende regels worden nageleefd tijdens de operatie.
De installatie van dit product moet de begeleiding van de professionals op dit gebied ondersteunen.
Voorkom dat deze controller water, vocht en insecten bevat, om kortsluiting te voorkomen.
Houd kinderen en onbruikbare personen uit de buurt van de controller
Houd de controller uit de buurt van elektrische verwarming, verwarming en andere elektrische apparaten op hoge temperatuur
huishoudelijke apparaten; voorkom dat de controller direct aan isolatie lijdt.
Controleer voor de aansluiting de nominale spanning van het zonnepaneel, de batterij en de belastingen. 12V nominale spanning is 12V, 24V nominale spanning is 24V.
Zorg ervoor dat de verbindingen tussen de positieve en negatieve polen van zonnepanelen, batterij en belasting correct zijn.
De diameter van de verbindingskabel moet overeenkomen met de vereisten van de stroom. Gebruik geen dunnere diameter kabel, de dunnere diameter. De grotere weerstand, dit zal hogere temperatuur en uitgangsvermogen veroorzaken
afneemt.
De totale nominale stroom van zonnepaneel en belastingen moet kleiner zijn dan de nominale stroom van de controller.
Componenten van het systeem moeten correct en stevig zijn aangesloten. Voorkom dat de aansluitingen oxideren en beschimmelen om verbindingsproblemen te voorkomen.

Waarschuwing:
Sluit de controller aan op de accu voordat u hem aansluit op het zonnepaneel; gebruik geen voedingseenheid voor zonnepanelen
om de belastingen direct.
Opmerkingen:
Gebruik geen lamp om het zonnepaneel op te laden (lamplicht is te zwak om op te laden)
Gelijkstroomvoedingsbron om het zonnepaneel te vervangen veroorzaakt problemen voor de controller.
Kies de geschikte draad waarvan de diameter niet te klein mag zijn, raadpleeg de parameter.

VERMELD LICHT EN KNOP.
Wanneer de rode LED (CHARGE) brandt, is de batterij sterk opgeladen; Wanneer de rode LED flikkert, wordt de batterij MPPT opgeladen in een constante spanning; wanneer de rode LED vaak uit is
Wanneer de groene LED (LOAD) brandt, werken de belastingen; wanneer de groene LED (LOAD) uit is, stoppen de belastingen niet meer.
Drie kleuren veranderende LED (BATTERIJ), wanneer het licht rood is, geeft dit een lage spanning aan, groen geeft de batterij volledig opgeladen, oranje geeft de normale status aan.

PROBLEEM OPLOSSING
Verschijnsel: groene LED uit, batterij-indicator LED is rood.
Reden: laag voltage van de batterij
Oplossing:
A: Schakel de stroom uit, ontkoppel de belasting; sluit de lading opnieuw aan nadat de lading normaal is geworden.
B: Probleem met het laden van de batterij: verhoog de stroom van het zonnepaneel of vervang de batterij.
Verschijnsel: Batterij-indicator LED is oranje en laadindicatie-LED is groen, de belastingen kunnen niet werken.
Reden: overbelasting of kortsluiting zorgt ervoor dat de binnenste zekering van de regelaar wordt afgesneden
Oplossing: 10-20 minuten na het verhelpen van de storing, zal de zekering automatisch weer werken.
